LA39-11BN按钮开关 自复平钮

按钮开关

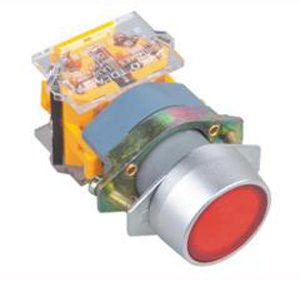

外形图

品名

品种规格

颜色

外形尺寸

自复平钮

LA39-11BN

●黄-Y ●绿-G ●红-R ●蓝-B ○白-W ●黑-B

自锁平钮

LA39-11BNZS



产品概述

TDLA1-LA39系列按钮开关适用于交流50Hz或60Hz、额定工作电压至380V及直流工作电压至250V的工业控制电路中，作为电磁起动器、接触器、继电器及其它电气线路的控制之用。本产品材料阻燃、绝缘、性能好、耐高温、接触可靠、耐振动耐冲击。产品均符合：GB 14048.5-2008、IEC60947-5-1。

技术参数

额定绝缘电压Ui（V）		660V
约定自由空气发热电流lth(A)		10
额定工作电压ue(V)				380		240	25
额定工作电流le(A)		AC-15		2.5	-	4	-
		DC-13		-		-	0.55

灯珠规格

灯珠类型		LED发光二极管
额定电压		AC/DC 6V		AC/DC 12V		AC/DC 24V
		AC110V		AC220V		AC380V
灯珠寿命		≥3万小时
灯珠颜色
电压极限		0.85Un≤U≤1.1Un

派生代号

Z、自锁平钮	ZS、急停钮
M、蘑菇钮	Y、钥匙钮
X、旋钮	D、带灯钮
XB、旋柄钮	BN、平钮

特性

环境
符合标准	GB 140485-2008、IEC 60947-5-1
环境温度	-25℃～+55℃
防护等级	IP40

触点特性

触点材质	银合金、银镀金
接触电阻	≤50mΩ
机械寿命	按钮100万次，其余10万次。
电寿命	AC 10万次以上
短路保护	RT16-10A
接线	螺旋压入式端子，接线能力：最小1×0.5mm2， 最大，带或不带接线端片；2×1.5mm2或1×2.5mm2

安装孔尺寸

安装面板厚度为0.5-6mm

1、2为常闭触头NC     3、4为常开触头NO

类型	A	B	C	备注
普通型	Φ22.5	≥50	≥35	1、单位：mm        2、B和C均值最小尺寸
旋钮、钥匙		≥50	≥35
蘑菇式		≥50	≥42
大蘑菇式		≥70	≥70

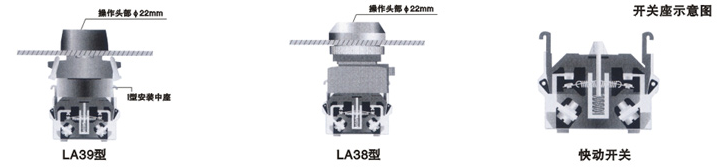

产品结构图示
