按钮开关
| 外形图 | 说明 | 颜色 | 触点类型 | 型号 | 重量 | 外形尺寸 | |||||
 |
2位选择 按钮开关 |
常开 | 常闭 | Kg |  |
||||||
 |
1 | - | XB2-BD21 | 0.0669 | |||||||
| 1 | 1 | XB2-BD25 | 0.0803 | ||||||||
 |
1 | - | XB2-BD41 | 0.0669 | |||||||
| 1 | 1 | XB2-BD45 | 0.0803 | ||||||||
|
3位选择 按钮开关 |
 |
2 | - | XB2-BD33 | 0.0826 | ||||||
 |
2 | - | XB2-BD53 | 0.0826 | |||||||
 |
2 | - | XB2-BD73 | 0.0826 | |||||||
产品概述
TDLA1-XB2系列按钮开关适用于交流50Hz或60Hz、额定工作电压至 380V及直流工作电压至250V的工业控制电路中，作为电磁起动器、接触器、继电器及其它电气线路的控制之用。本产品外观仿欧美风格、操作可靠、抗振动 性能强。产品均符合：GB14048.5-2008、IEC60947-5-1。
技术参数
| 额定绝缘电压Ui（V） | 660V | ||||||
| 约定自由空气发热电流lth(A) | 10 | ||||||
| 额定工作电压ue(V) | 380 | 240 | 125 | ||||
| 额定工作电流le(A) | AC-15 | 2.5 | 4 | - | |||
| DC-13 | - | - | 0.55 | ||||
灯珠规格
| 灯珠类型 | LED发光二极管 | ||||||
| 额定电压 | AC/DC 6V | AC/DC 12V | AC/DC 24V | ||||
| AC110V | AC220V | AC380V | |||||
| 灯珠寿命 | ≥3万小时 | ||||||
| 灯珠颜色 |  |
||||||
| 电压极限 | 0.85Un≤U≤1.1Un | ||||||

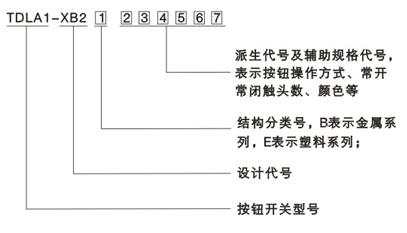

型号
特性
| 环境 | ||||
| 符合标准 | GB 140485-2008、IEC 60947-5-1 | |||
| 环境温度 | -25℃～+55℃ | |||
| 抗振性 | ＜500Hz，振幅约1.0mm | |||
| 抗冲击 | ≥10g | |||
| 防护等级 | IP40可定做IP65 | |||
触点特性
| 触头动作 | 慢动（常闭或常开）；常闭触点为肯定断开 | |||
| 接触电阻 | ≤50mΩ | |||
| 机械寿命 | 自复钮100万次以上，其余10万次以上 | |||
| 电寿命 | AC 10万次以上 | |||
| 短路保护 | RT16-10A | |||
| 接线 | 螺旋压入式端子，接线能力：最小1×0.5mm2，最大，带或不带接线端片；2×1.5mm2或1×2.5mm2 | |||

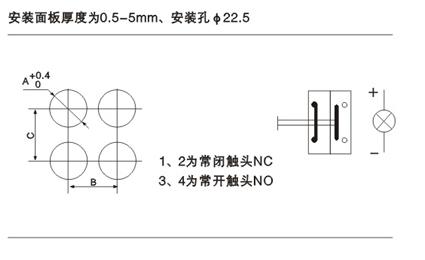

安装孔尺寸
| 类型 | A | B | C | 备注 | |
| 普通型 | Φ22.5 | ≥50 | ≥35 | 1、单位：mm 2、B和C均值最小尺寸 | |
| 旋钮、钥匙 | ≥50 | ≥35 | |||
| 蘑菇式 | ≥50 | ≥42 | |||
| 大蘑菇式 | ≥70 | ≥70 | |||
